久久久久久极精品A片,国产一区二区三区99热,久久精品夜色噜噜亚洲A∨,亚洲宅男精品一区在线观看

1前言

瓦楞紙是由掛面紙和通過瓦楞棍加工而形成的波形的瓦楞紙粘合而成的板狀物，具有成本低、質量輕、加工易、強度大、印刷適應性樣優良、儲存搬運方便等優點，80%以上的瓦楞紙均可通過回收再生，瓦楞紙可用作食品或者數碼產品的包裝，相對環保，使用較為廣泛。瓦楞紙作為人們日常生活中常接觸到的包裝材料，其中的添加劑和重金屬元素對人體健康的影響越來越引起重視。我們采用微波消解作為前處理的方法，實現了對瓦楞紙的快速消解，有利于后續對瓦楞紙中重金屬元素的測定。

2儀器與試劑

2.1儀器

新儀JUPITER微波消解儀，趕酸器，分析天平(十萬分之一)等

2.2試劑

硝酸(68%)

3實驗方法

3.1樣品制備

將處理瓦楞紙所需的剪刀用超純水清洗干凈，將樣品剪至尺寸小于5.0mm×5.00mm的小碎片稱量。

3.2酸體系探究

瓦楞紙主要成分為植物纖維，依據標準SN/T 1634-2005，選擇具有強氧化性的硝酸進行消解。

3.3實驗過程

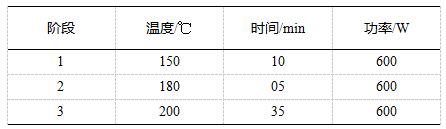

使用硝酸作為實驗的消解試劑，稱取瓦楞紙樣品0.4g（精確至0.1mg）于消解罐中，加入10mL硝酸，靜置5min左右，組裝消解罐，按照如下設置參數進行實驗：

實驗結束后，待冷卻至60℃以下，將罐架轉移至通風櫥中，緩慢打開罐蓋，使用趕酸器150℃趕酸至小于1mL，轉移定容存在沉淀，過濾后等待進一步檢測。

3.4取樣量

在上述試驗條件下，瓦楞紙樣品取樣量為0.4g時的實驗最高壓力達到2.1MPa左右，建議實驗取樣量控制在0.4g左右。

4結果

依據標準SN/T 1634-2005，使用硝酸對瓦楞紙樣品進行消解實驗，最高實驗溫度200℃，保溫30min，取樣量為0.4g時實驗最高壓力為2.1MPa，消解完成后趕酸定容過濾可作進一步元素分析。
