0531-88874444 China@hanon.cc
×
1前言
石墨粉質軟，黑灰色;有油膩感，可污染紙張。硬度為1~2，沿垂直方向隨雜質的增加其硬度可增至3~5。比重為1.9~2.3。在隔絕氧氣條件下，其熔點在3000℃以上，是最耐溫的礦物之一。常溫下石墨粉的化學性質比較穩定，不溶于水、稀酸、稀堿和有機溶劑;材料具有耐高溫導電性能，可做耐火材料，導電材料，耐磨潤滑材料。選擇一種石墨粉，采用微波消解進行前處理，探索最適合的消解參數，該方法還有回收率高、空白低等特點，有利于后續對多種無機元素的快速準確測定。
2儀器與試劑
2.1 儀器
新儀MASTER微波消解儀，分析天平(十萬分之一)等。
2.2 試劑
硝酸(68%)，
3實驗方法

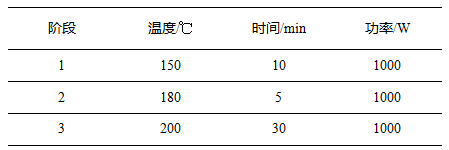

稱取石墨粉樣品約1g（精確至0.1mg）置于消解罐底部，加入12mL硝酸，靜置15min左右，待無明顯反應后，組裝消解罐，按照如下設置參數進行實驗：
實驗結束后，待冷卻至60℃以下，取出消解罐轉移至通風櫥中緩慢打開，過濾定容至100mL容量瓶中待測。
4結果
石墨粉樣品，取樣量為1g，加入硝酸后上機進行微波消解，最高實驗溫度200℃，保溫30min左右，樣品無法完全溶解，需過濾后進行檢測。
參考文獻
GB/T 24533-2019鋰離子電池石墨類負極材料
滬公網安備 31010402003019號
